Клапан сбивной КС

Назначение

Клапан сбивной типа КС применяется для слива жидкости из колонны бурильных труб при их подъеме из скважины вместе с ловильным инструментом (колокола нарезные, гладкие колокола, наружние и внутренние труболовки с герметизирующими устройствами) и захваченными им забитыми внутри НКТ или с любым другим устройством, через которое невозможен слив жидкости из колонны бурильных труб обратно в скважину. Есть возможность установки сбивного клапана в компоновку для получения циркуляции.

Конструкция

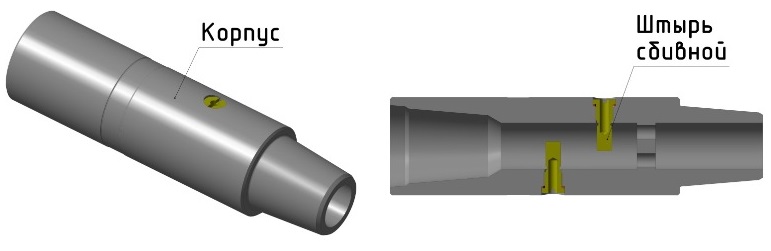

Клапан сбивной состоит из: корпуса, изготовленного из высоколегированной стали с присоединительными замковыми резьбами, двух сбивных латунных штырей и перегородки с отверстиями, установленной внутри.

Срабатывание клапана происходит после разрушения сбивного штыря механическим способом.

Для предотвращения падения сбивного стержня за забой скважины внутри корпуса клапана предусмотрена перегородка, которая имеет 4 отверстия диаметром 15 мм.

После подьема производится замена сбивных штырей на новые.

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Наружный диаметр, мм	Внутренний диаметр, мм	Длина, мм	Диаметр открывающихся отверстий, мм	Масса, кг	Присоединительная резьба
	КС-86	105,0	50,0	400,0	20,0	16,4	З-86

На странице оформления заказа вы сможете указать свой типоразмер
