Назначение

Клин-отклонитель КОП-СФ предназначен для обеспечения необходимого отклонения вырезающих фрез или фрезеров-райберов от оси основного ствола скважины при прорезании «окна» в эксплуатационной колонне, для отклонения режущего и бурильного инструмента при бурении дополнительного ствола скважины.

Конструкция

Конструкция клина-отклонителя предполагает опору на забой.
Используется совместно с фрезой стартово-оконной ФСО и арбузообразным фрезом ФА, что позволяет проводить операцию по спуску, установке клина-отклонителя и прорезанию «окна» в обсадной колонне за одну спуско-подъёмную операцию.
Клин-отклонитель является извлекаемым и после комплекса мероприятий по вырезанию «окна» и бурения бокового ствола скважины извлекается при помощи крюка ловильного КЛ или колокола ловильного ЛК.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

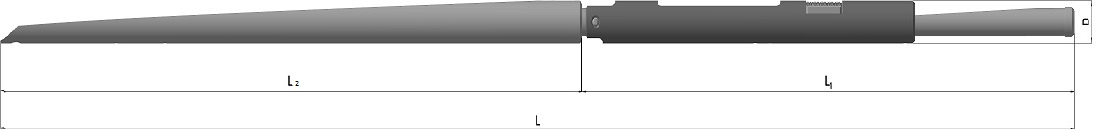

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Диаметр обсадной
колонны, мм
Общая длина, L, мм L1, мм L2, мм D, мм Масса,
кг
КОП-89СФ 114,3 4050,0 2050,0 2000,0 89,0 126,0
КОП-112СФ 139,7 4430,0 2030,0 2400,0 112,0 210,0
КОП-115СФ 146,0 4505,0 2005,0 2500,0 115,0 230,0
КОП-135СФ 168,3 5340,0 2240,0 3100,0 135,0 340,0
КОП-145СФ 177,8 5910,0 2710,0 3200,0 145,0 370,0
КОП-155СФ 193,7 6120,0 3350,0 2770,0 155,0 561,0
КОП-190СФ 244,5 6080,0 2950,0 3300,0 190,0 840,0
На странице оформления заказа вы сможете указать свой типоразмер
